굴삭기 레벨기는 어떻게 기준 높이를 만들까?

굴삭기 레벨기로 평탄 작업을 할 때 중요한 것은 처음 잡은 0점을 작업 위치가 바뀌어도 같은 높이 기준으로 이어가는 것입니다. 굴삭기는 한자리에서만 작업하지 않기 때문에 기준 높이를 어떻게 옮기고 다시 확인하느냐가 작업 흐름에 큰 영향을 줍니다.

수광기가 없다면 처음 0점을 잡은 위치에서 진행 방향의 임의 지점을 찍고, 그곳을 같은 높이로 만든 뒤 굴삭기를 이동해야 합니다. 이동한 후에는 방금 만든 지점을 새로운 기준으로 삼아 다음 작업을 이어갑니다. 콤파스로 점을 옮겨 찍듯 굴삭기가 움직일 때마다 기준 높이도 함께 옮기는 방식입니다.

수광기가 있으면 과정이 달라집니다. 현장에 회전 레이저를 설치해 기준면을 만들고, 굴삭기가 이동한 위치에서 수광기로 그 레이저를 다시 받습니다. 수신을 확인한 뒤 작업할 지면을 찍으면 태블릿이 레이저 기준면과 현재 지면의 차이를 보여주므로 더 파야 하는지, 토사를 더 얹어야 하는지 판단할 수 있습니다.

이 글에서는 실제 현장에서 수광기로 기준 높이를 다시 받는 순서와 작업 거리에 따른 차이, 3D 신호를 사용할 수 없는 환경에서 2D 기능이 필요한 이유를 함께 설명하겠습니다.

수광기로 레이저 기준을 다시 받는 순서

수광기로 기준 높이를 받기 전에는 굴삭기의 센서 보정과 사용할 버킷의 세팅이 완료되어 있어야 합니다. 이 과정이 먼저 되어 있어야 태블릿이 센서의 움직임을 실제 버킷 끝의 위치로 계산할 수 있습니다.

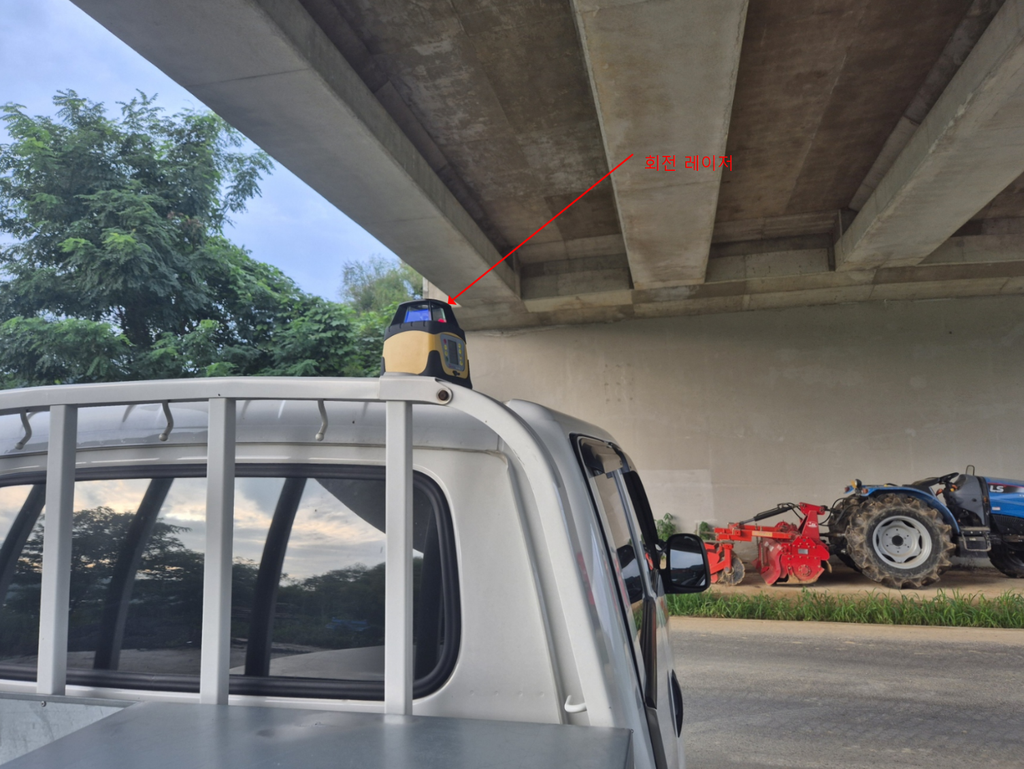

1. 현장 기준에 맞춰 회전 레이저를 설치하고 작동시킵니다.
2. 태블릿 화면에서 레이저 모드 버튼을 누릅니다.
3. 굴삭기 암을 수직에 가깝게 맞춥니다.
4. 회전 레이저가 있는 방향으로 굴삭기를 회전해 수신 방향을 맞춥니다.
5. 붐과 암을 위아래로 움직이면서 수광기가 레이저를 받는 위치를 찾습니다.

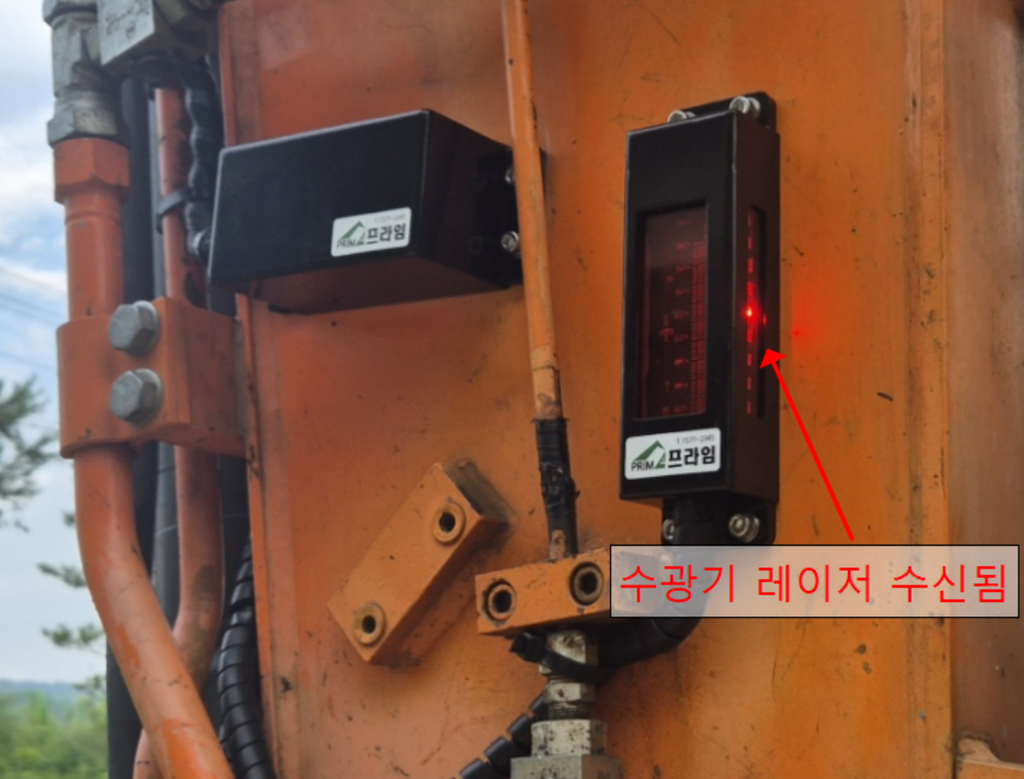

6. 수광기에 불이 들어오면 미세하게 움직여 가운데 램프가 켜지도록 맞춥니다.
7. 태블릿에서 수신 확인 버튼을 누릅니다.
8. 작업할 지면을 찍으라는 안내가 나오면 버킷 끝으로 해당 지점을 찍습니다.
9. 태블릿에 표시된 편차를 보고 더 파야 하는지, 토사를 더 얹어야 하는지 판단합니다.

수광기는 이 과정을 통해 굴삭기가 이동한 위치에서도 처음 사용한 회전 레이저의 기준면을 다시 불러옵니다. 수광기가 기준을 받은 뒤에도 실제 작업 위치를 버킷으로 찍어야 태블릿에서 현재 지면과 기준 높이의 차이를 확인할 수 있습니다.

작업 거리와 적색·녹색 회전 레이저의 차이

수광기의 장점은 회전 레이저의 수신 범위 안에서 작업할 때, 굴삭기를 옮길 때마다 새로운 기준점을 찍어 이동하는 과정을 줄일 수 있다는 점입니다.

제가 현장에서 사용하는 장비는 최대 약 300m까지 수신할 수 있지만, 실제 작업에서는 약 200~250m 안쪽을 비교적 안정적인 거리로 보고 사용합니다. 수신 거리는 회전 레이저와 수광기의 종류, 장애물, 설치 위치 및 현장 환경에 따라 달라질 수 있으므로 가운데 램프가 안정적으로 들어오는지 직접 확인해야 합니다.

회전 레이저의 빛 색상에 따라서도 현장에서 체감되는 차이가 있었습니다. 제가 사용해 본 장비에서는 녹색 레이저보다 적색 레이저가 먼 거리에서 더 안정적으로 수신됐습니다. 다만 색상만으로 모든 제품의 수신 거리를 판단할 수는 없으므로 장비의 출력, 수광기와의 호환성 및 실제 수신 상태를 함께 확인하는 것이 좋습니다.

3D 신호가 불안정할 때 2D 수광기가 필요한 이유

3D 시스템은 작업할 위치를 각각 등록하고 이름을 붙여 관리할 수 있다는 장점이 있습니다. 사용하는 시스템과 작업 환경이 갖춰져 있다면 서로 멀리 떨어진 위치에서도 저장한 기준을 불러와 작업할 수 있으므로, 회전 레이저의 수신 거리 안에서만 움직여야 하는 2D 방식보다 작업 범위가 자유롭습니다.

하지만 제가 경험한 현장에서는 고층 건물이 많은 도심이나 기상 상태가 좋지 않은 환경에서 3D 신호가 불안정하거나 기능을 사용할 수 없는 경우도 있었습니다. 이럴 때는 현장에 설치한 회전 레이저와 굴삭기의 수광기를 이용하는 2D 기능이 기준 높이를 이어가는 대안이 됩니다.

2D와 3D는 어느 한쪽이 다른 쪽을 완전히 대신하는 관계가 아닙니다. 3D가 안정적으로 작동할 때는 넓은 작업 범위와 저장된 기준점을 활용하고, 3D 사용이 어려운 환경에서는 2D 수광기로 회전 레이저의 기준면을 받아 작업을 이어갈 수 있습니다.

그래서 저는 2D와 3D 기능을 모두 갖춘 구성을 현장식으로 ‘전차빵’이라고 표현합니다. 한쪽 기능을 사용하기 어려운 상황에서도 다른 방식으로 대응할 수 있어 작업 환경의 변화에 대처하기 좋기 때문입니다.

2D와 3D는 기준을 가져오는 방법이 다르다

2D 방식에서는 회전 레이저가 현장에 수평 기준면을 만들고, 굴삭기에 설치된 수광기가 그 레이저를 다시 받아 태블릿에 기준으로 등록합니다. 이후 버킷 끝으로 실제 작업 지면을 찍으면 태블릿에서 레이저 기준면과 현재 지면의 높이 차이를 확인할 수 있습니다.

3D 방식은 시스템에 작업 위치와 기준점을 등록하고 필요한 장소에서 저장된 기준을 불러와 사용하는 방식입니다. 지원되는 시스템에서는 각 지점에 이름을 붙여 관리할 수도 있어 회전 레이저의 수신 범위에 직접 묶이지 않고 작업할 수 있습니다.

정리하면 2D는 현장에 설치한 회전 레이저의 기준면을 수광기로 다시 받는 방식이고, 3D는 시스템에 등록된 위치와 기준을 활용하는 방식입니다. 두 기능의 작동 환경과 장점이 다르기 때문에 현장 조건에 맞춰 선택하거나 함께 활용하는 것이 좋습니다.

기준 높이의 핵심은 같은 기준을 이어가는 것

굴삭기 레벨기가 기준 높이를 만든다는 것은 장비가 임의로 높이를 정한다는 뜻이 아닙니다. 먼저 현장에서 정한 기준을 회전 레이저로 수평 기준면으로 만들고, 굴삭기의 수광기가 그 기준을 다시 받은 뒤 버킷 끝으로 실제 작업 위치를 찍어 높이 차이를 확인하는 과정입니다.

수광기가 없다면 굴삭기를 옮길 때마다 같은 높이의 지점을 새로 찍어 기준을 이어가야 합니다. 수광기를 사용하면 회전 레이저의 수신 범위 안에서 처음 기준면을 다시 받을 수 있어 기준점을 반복해서 옮기는 과정을 줄일 수 있습니다.

다만 정확한 작업을 위해서는 수광기만 정상적으로 작동하면 되는 것이 아닙니다. 굴삭기 센서 보정과 사용할 버킷의 세팅이 먼저 완료되어야 하며, 작업 중에도 수광기의 수신 상태와 태블릿에 표시되는 편차를 함께 확인해야 합니다.
