굴삭기 레벨기 센서는 어떻게 연결할까? 실제 센서 결선과 메인장비

굴삭기 레벨기를 설치하는 과정을 보면 붐, 암, 버킷에 센서를 부착하는 모습은 비교적 쉽게 확인할 수 있습니다.

하지만 센서를 장비에 고정했다고 해서 설치가 끝나는 것은 아닙니다.

각 위치에 설치된 센서에서 나온 케이블을 연결하고, 운전석 쪽에 설치되는 메인장비까지 시스템을 구성해야 실제로 레벨기를 사용할 수 있습니다.

이번 글에서는 굴삭기 레벨기 설치 과정 중 센서 결선 모습과 운전석에 설치되는 메인장비를 실제 현장 사진으로 살펴보겠습니다.

센서를 부착한 다음에는 결선 작업이 필요합니다

사진은 굴삭기에 센서를 고정한 뒤 케이블을 연결하는 과정에서 촬영한 모습입니다.

센서 아래쪽을 보면 케이블에서 나온 여러 가닥의 선과 연결용 커넥터를 확인할 수 있습니다.

완성된 상태만 보면 센서와 케이블이 깔끔하게 정리되어 있기 때문에 내부가 어떻게 연결되는지 보기 어렵습니다. 하지만 실제 설치 과정에서는 이렇게 배선을 확인하고 정해진 방식에 맞게 각각의 선을 결선하는 과정이 필요합니다.

이때 중요한 것은 단순히 선을 연결하는 것만이 아닙니다.

굴삭기는 작업 중 계속 진동하고 붐과 암, 버킷도 반복적으로 움직입니다. 따라서 결선이 끝난 뒤에는 연결 부위가 움직임에 영향을 받지 않도록 정리하고, 케이블 역시 주변 구조물이나 유압호스 등에 간섭하지 않도록 위치를 확인해야 합니다.

결선 후에는 배선 상태도 다시 확인합니다

현장에서 작업하다 보면 센서를 고정하는 위치만큼 신경 쓰이는 것이 배선입니다.

처음 설치했을 때는 문제가 없어 보여도 장비를 움직이는 과정에서 케이블이 당겨지거나 다른 구조물에 닿는다면 장기간 사용하면서 문제가 생길 수 있기 때문입니다.

그래서 저는 설치할 때 센서와 케이블을 연결한 뒤 바로 마무리하기보다 배선이 지나가는 위치와 여유 공간을 다시 확인합니다.

특히 움직임이 많은 부분은 장비를 실제로 작동시켜 보면서 케이블이 당겨지거나 걸리는 부분이 없는지 확인하는 것이 중요합니다.

운전석에도 레벨 시스템의 장비가 설치됩니다

굴삭기 외부에 설치되는 붐·암·버킷 센서만 보면 레벨 시스템이 모두 외부에 설치되는 것처럼 생각할 수 있습니다.

하지만 실제 설치에서는 운전석 내부에도 시스템을 구성하는 장비가 들어갑니다.

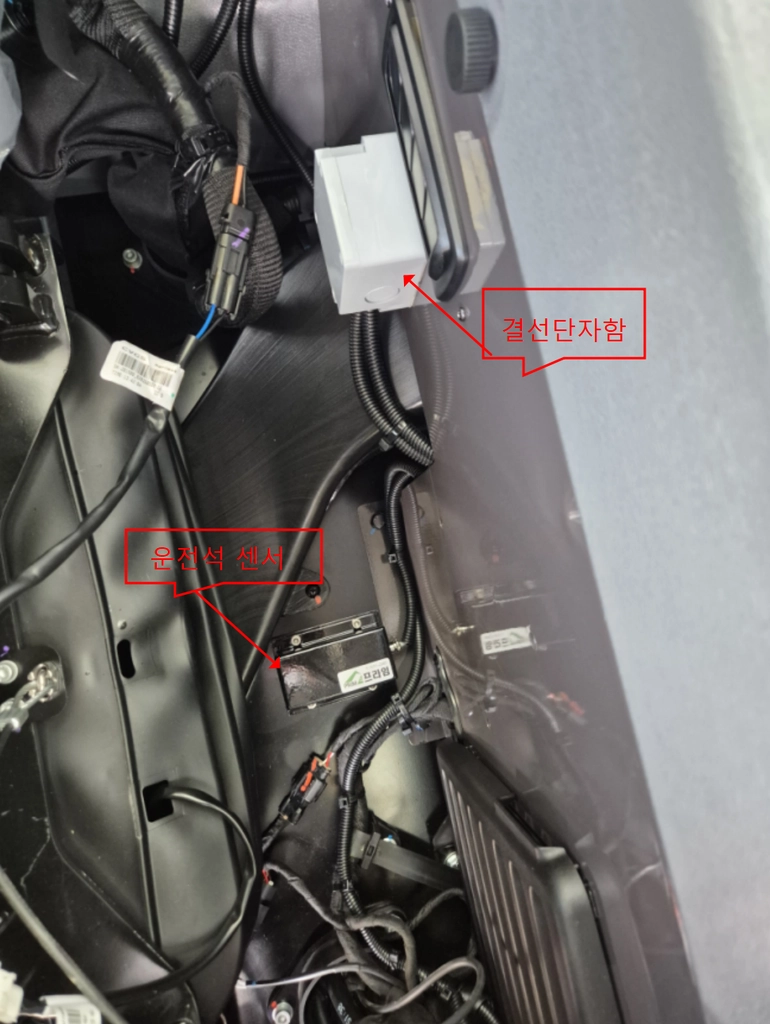

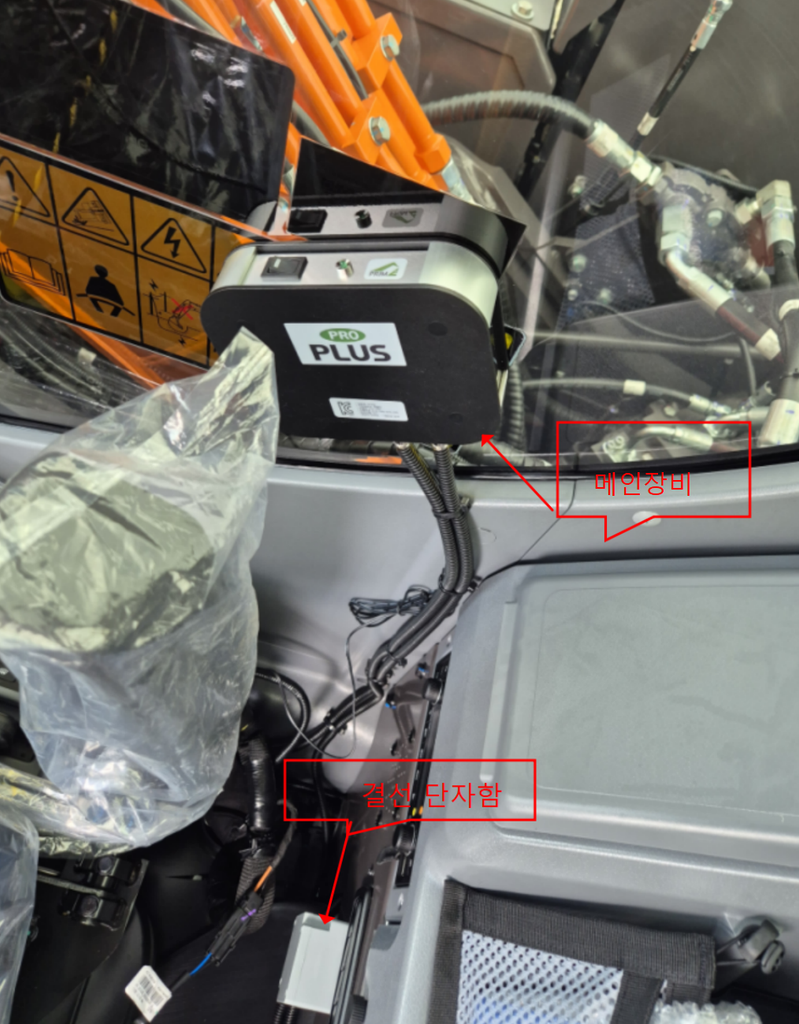

사진은 제가 실제 설치 현장에서 운전석 내부에 장비를 설치한 모습입니다.

처음 보는 분들은 생김새 때문에 공유기나 통신장비처럼 보인다고 생각할 수도 있습니다. 실제로 현장에서 설치를 마치고 나면 외부의 여러 센서와 운전석 내부 장비가 하나의 시스템으로 구성되어 작동하게 됩니다.

운전자는 최종적으로 운전석에서 레벨기의 상태를 확인하고 작업에 필요한 기준값을 설정하면서 장비를 사용하게 됩니다.

외부 센서만 설치한다고 끝나는 작업은 아닙니다

굴삭기 레벨기 설치 사진을 보면 보통 센서나 수광기처럼 외부에서 눈에 잘 띄는 장치가 먼저 보입니다.

하지만 실제 설치를 해보면 그 뒤에 해야 할 작업이 상당히 많습니다.

센서를 브라켓에 고정하고, 케이블을 연결하고, 결선 상태를 확인하고, 배선을 정리한 다음 운전석 내부 장비까지 설치해야 합니다.

그리고 모든 설치가 끝난 뒤에는 각 센서가 정상적으로 값을 보내는지 확인하고 장비에 맞는 초기 세팅과 보정 작업도 진행해야 합니다.

결국 센서 부착은 굴삭기 레벨기 설치 과정의 한 부분일 뿐입니다.

설치할 때 사진을 남겨두면 나중에도 도움이 됩니다

저는 가능하면 설치 과정 중간중간 사진을 남겨두는 편입니다.

설치가 모두 끝난 뒤에는 보호커버와 배선 정리 때문에 내부 결선 상태가 보이지 않는 경우가 많기 때문입니다.

나중에 센서를 점검하거나 교체해야 하는 상황이 생기면 처음 설치했을 당시의 위치나 배선 상태를 확인할 수 있는 사진이 도움이 될 때가 있습니다.

특히 굴삭기는 기종과 연식, 장착된 옵션에 따라 설치 공간과 주변 구조가 조금씩 다르기 때문에 실제 설치 당시의 기록을 남겨두는 것도 좋은 방법입니다.

센서 설치부터 결선까지 하나의 과정입니다

굴삭기 레벨기는 센서 하나만 장착한다고 작동하는 장비가 아닙니다.

붐과 암, 버킷 등에 필요한 센서를 설치하고 각 장치를 연결한 뒤 운전석 내부 장비까지 시스템을 구성해야 합니다.

겉으로 보면 간단해 보이는 설치라도 실제 현장에서는 센서 위치 선정부터 브라켓 고정, 결선, 배선 정리, 장비 설치와 초기 세팅까지 여러 과정을 거치게 됩니다.

그래서 설치할 때는 각각의 부품만 보는 것보다 굴삭기가 실제 작업할 때 전체 시스템이 안정적으로 작동할 수 있도록 하나씩 확인하면서 작업하는 것이 중요합니다.
